GAMMA SMW
Escavatrici a ruota per lo scavo di trincee strette in roccia morbida e mediamente dura per escavatori da 10 a 40 t

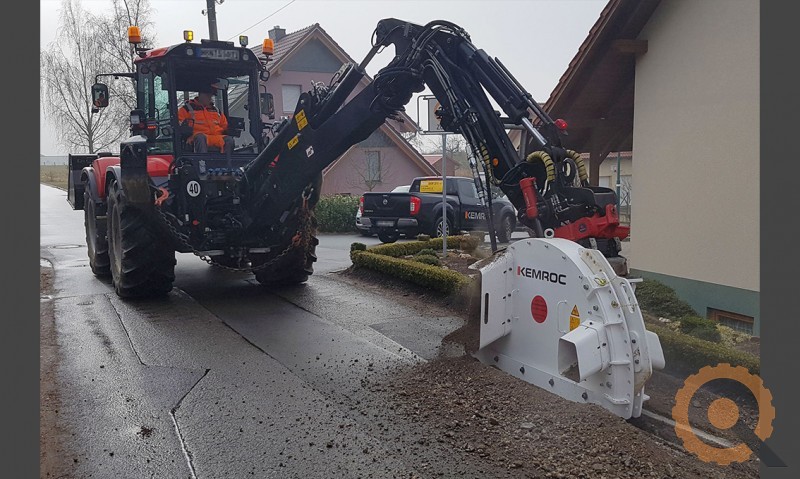

La gamma SMW è progettata per l'uso come equipaggiamento per il taglio delle fessure degli escavatori. Può tagliare trincee strette, specialmente per la posa di cavi, in modo rapido ed efficiente. Il supporto rinforzato per la ruota di taglio fornisce la forza necessaria per una profondità di taglio fino a 1.000 millimetri.

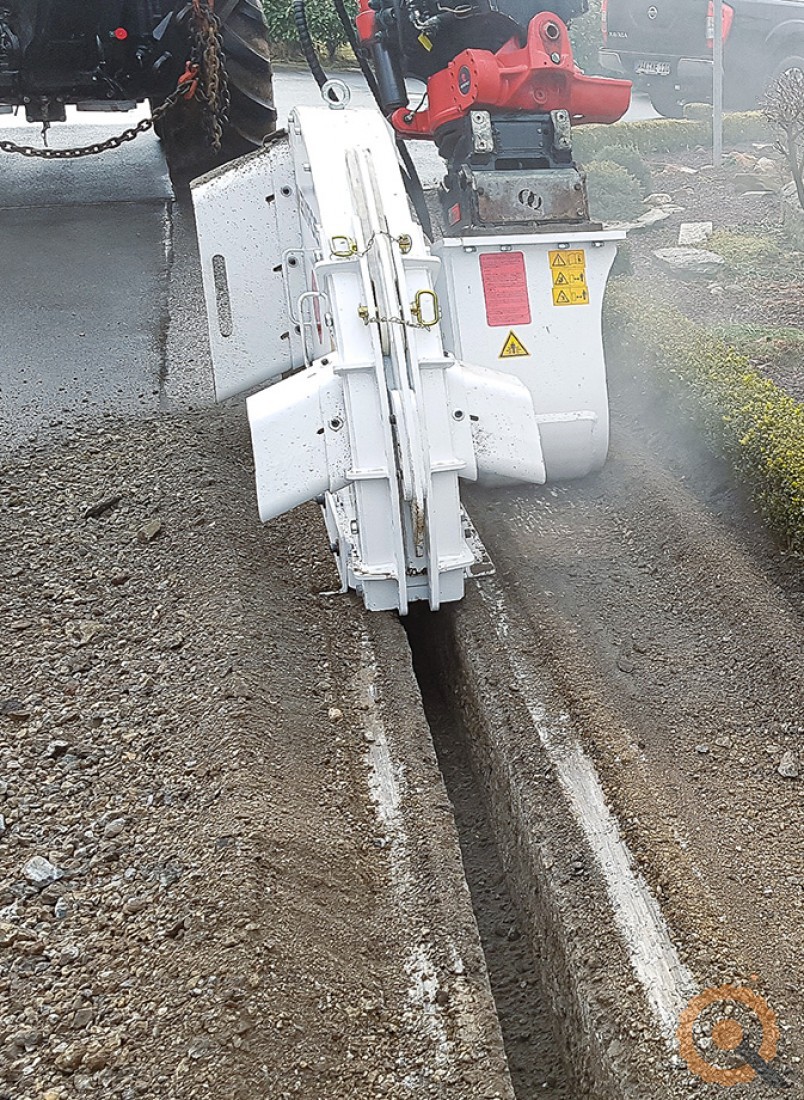

Quando si inizia il taglio, il peso dell'attrezzo viene sostenuto dalla staffa di appoggio e la ruota viene gradualmente spinta fino alla profondità richiesta. Quando la profondità richiesta è stata raggiunta, la ruota viene tirata lungo la direzione di taglio o dal movimento del braccio dell'escavatore o guidando lentamente l'escavatore all'indietro.
Lo spoil remover guida il materiale fuori e lo mette a lato della trincea. In alternativa, il materiale può essere aspirato fuori dalla trincea.
CARATTERISTICHE
I dischi da taglio possono essere forniti con diversi grimaldelli per adattarsi a varie applicazioni e KEMROC ha una gamma di grimaldelli disponibili per adattarsi.
Il peso della ruota di taglio dipende dal diametro che determina la massima profondità di taglio. La larghezza della ruota di taglio non ha un impatto importante sul peso dell'attrezzo.
I preventivi per le ruote per diverse profondità di taglio possono essere forniti su richiesta.
APPLICAZIONI
SMW 50
DATI TECNICI
Peso consigliato dell'escavatore 10 – 15 t
Potenza nominale 50kW

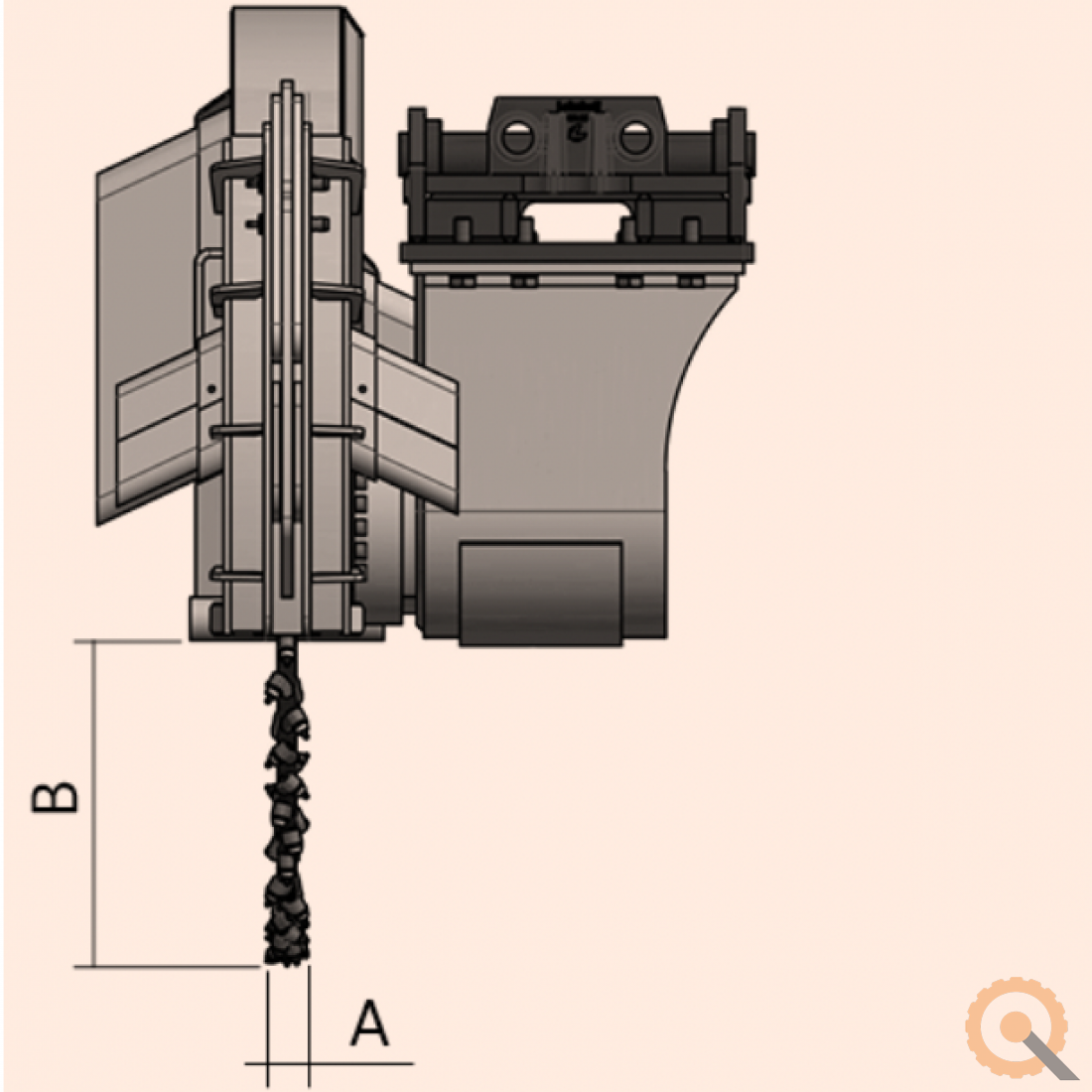

Larghezza di taglio (A) 45 – 130 mm
Coppia a 380 bar 12.700 Nm
Velocità di rotazione consigliata 60 giri
Portata olio consigliata 125 l/min
Massimo flusso d'olio 210 l/min
Massima pressione idraulica 380 bar
Ruota 400
Profondità di taglio (B) 400 mm
Diametro ruota 1.260 mm
Peso dell'unità motrice, ca. 1.100 kg
Peso della ruota di taglio, ca. 500 kg
Forza di taglio 20.159 n
Ruota 600
Profondità di taglio (B) 600 mm
Diametro ruota 1.660 mm
Peso dell'unità motrice, ca. 1.250 kg
Peso della ruota di taglio, ca. 700 kg
Forza di taglio 12.700 N
SMW 80
DATI TECNICI
Potenza nominale 80kW
Larghezza di taglio (A) 45 – 130 mm
Coppia a 380 bar 15.200 Nm
Portata olio consigliata 60 giri
Portata olio consigliata 150 l/min
Massimo flusso d'olio 210 l/min
Massima pressione idraulica 380 bar
Ruota 400
Peso consigliato dell'escavatore 15 – 25 t
Profondità di taglio (B) 400 mm
Diametro ruota 1.260 mm
Peso dell'unità motrice, ca. 1.100 kg
Peso della ruota di taglio, ca. 2) 500 kg
Forza di taglio 24.127 n
Ruota 600
Peso consigliato dell'escavatore 15 – 25 t
Profondità di taglio (B) 600 mm
Diametro ruota 1.660 mm
Peso dell'unità motrice, ca. 1.250 kg
Peso della ruota di taglio, ca. 2) 700 kg
Forza di taglio 18.313 n
Ruota 800
Peso consigliato dell'escavatore 20 – 30 t
Profondità di taglio (B) 800 mm
Diametro ruota 2.060 mm
Peso dell'unità motrice, ca. 1.400 kg
Peso della ruota di taglio, ca. 2) 1.100 kg
Forza di taglio 14.757 n
SMW 110
DATI TECNICI
Potenza nominale 110kW
Larghezza di taglio (A) 80 – 150 mm
Coppia a 380 bar 27.800 Nm
Portata olio consigliata 300 l/min
Massimo flusso d'olio 350 l/min
Massima pressione idraulica 380 bar
Ruota 400
Peso consigliato dell'escavatore 20 – 40 t
Profondità di taglio (B) 400 mm
Diametro ruota 1.260 mm
Peso dell'unità motrice, ca. 1.600 kg
Peso della ruota di taglio, ca. 2) 500 kg
Forza di taglio a 380 bar 44.800 N
Velocità di rotazione consigliata 60 giri
Ruota 600
Peso consigliato dell'escavatore 20 – 40 t
Profondità di taglio (B) 600 mm
Diametro ruota 1.660 mm
Peso dell'unità motrice, ca. 1.760 kg
Peso della ruota di taglio, ca. 2) 700 kg
Forza di taglio a 380 bar 33.494 n
Velocità di rotazione consigliata 60 giri
Ruota 800
Peso consigliato dell'escavatore 25 – 40 t
Profondità di taglio (B) 800 mm
Diametro ruota 2.060 mm
Peso dell'unità motrice, ca. 1.940 kg
Peso della ruota di taglio, ca. 2) 1.100 kg
Forza di taglio a 380 bar 26.990 N
Velocità di rotazione consigliata 40 giri
Ruota 1000
Peso consigliato dell'escavatore 30 – 40 tonnellate
Profondità di taglio (B) 1.000 mm
Diametro ruota 2.540 mm
Peso dell'unità motrice, ca. 2.050 kg
Peso della ruota di taglio, ca. 2) 1.400 kg
Forza di taglio a 380 bar 21.890 N
Velocità di rotazione consigliata 30 giri
