La gamma di teste fresanti a taglio continuo Kemroc EK è progettata per l'uso su escavatori da 1,5 a 70 tonnellate, sono ideali per tagliare pietre con una resistenza alla compressione monoassiale fino a 120 MPa. Sono attrezzature efficienti e prive di vibrazioni per lo scavo di trincee strette e profonde con un profilo di scavo ottimale. La larghezza della trincea parte da 480 mm. Un'altra applicazione è l'estrazione di minerali mediamente duri con resistenza alla compressione da 15 a 80 MPa, dove non è possibile la perforazione e lo scoppio.
Le frese a catena KEMROC scavano trincee non più larghe dello stretto necessario. La catena continua, azionata dai tamburi di taglio, rimuove automaticamente il materiale dallo spazio tra i tamburi di taglio. Con le frese a tamburo standard, la necessità di rimuovere questo materiale per motivi tecnici porta sempre a trincee più larghe della fresa. Mantenendo le trincee alla larghezza minima possibile, si risparmiano inutili costi di trasporto per la rimozione del materiale tagliato e il materiale di riempimento diventa più economico. Il materiale prodotto dalla tagliatrice a catena è a grana fine ed è ideale per l'uso come materiale di riempimento.
Le frese a catena EK riducono l'usura dell'ingranaggio di rotazione dell'escavatore. Inoltre, offrono un risparmio energetico del 40% per tassi di produzione equivalenti rispetto alle frese a tamburo rotante convenzionali senza la catena centrale.

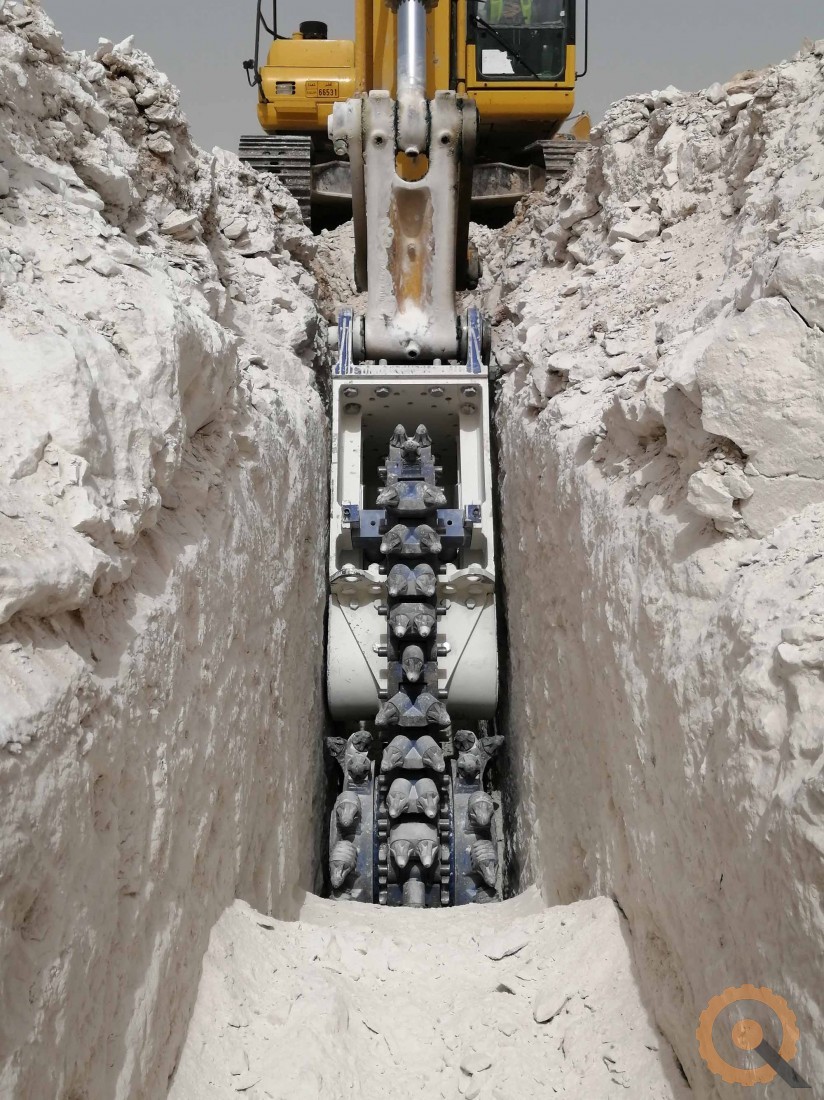

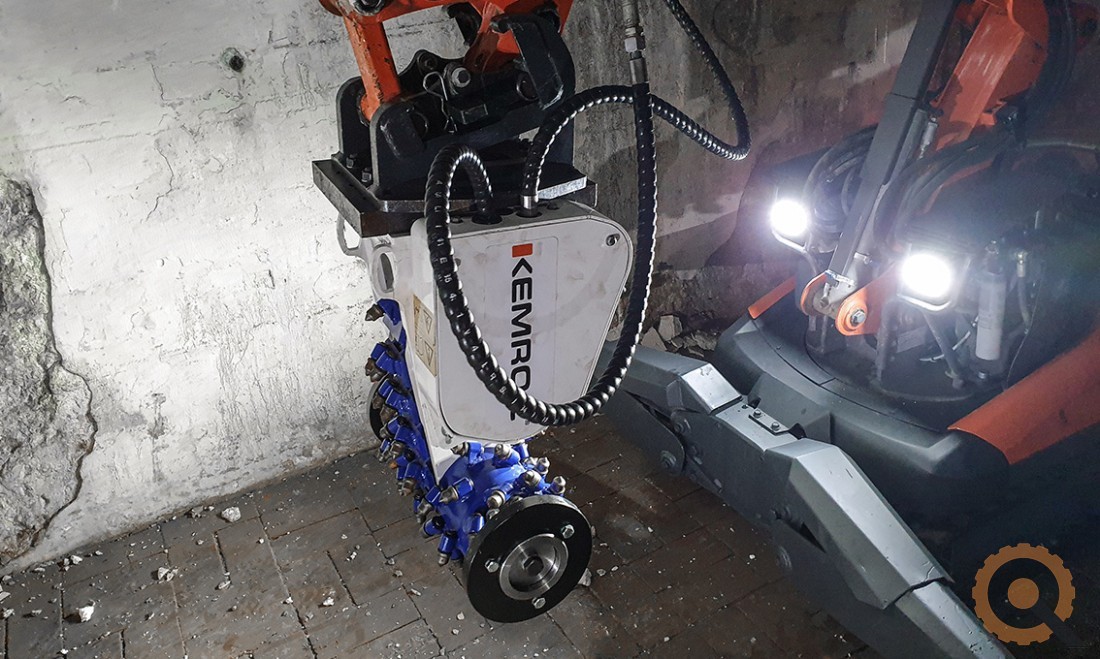

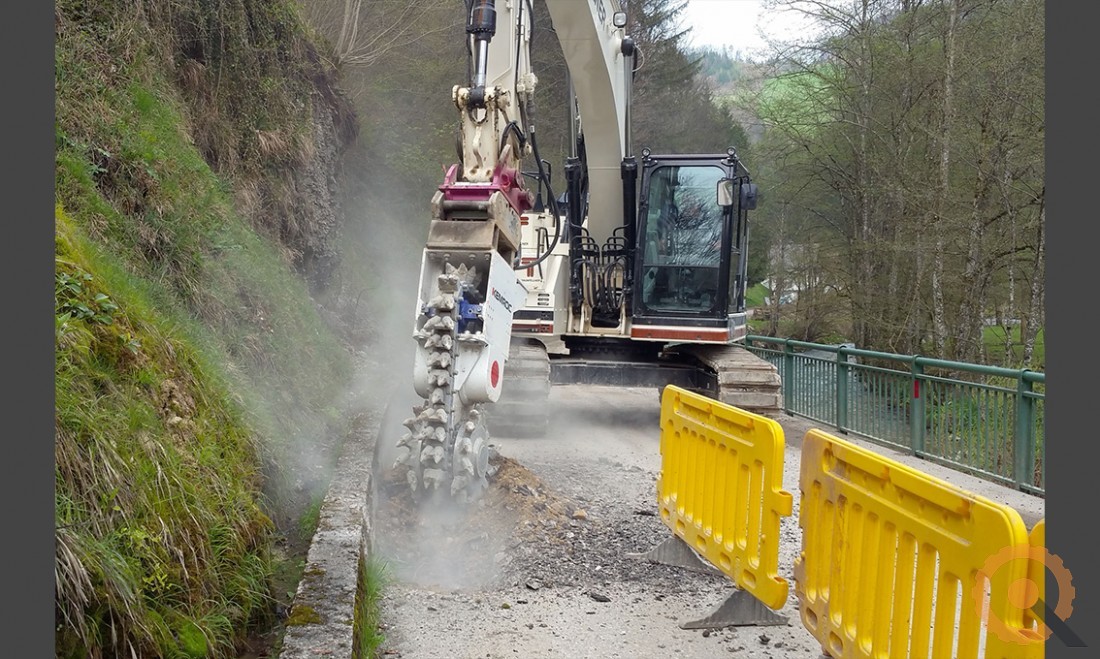

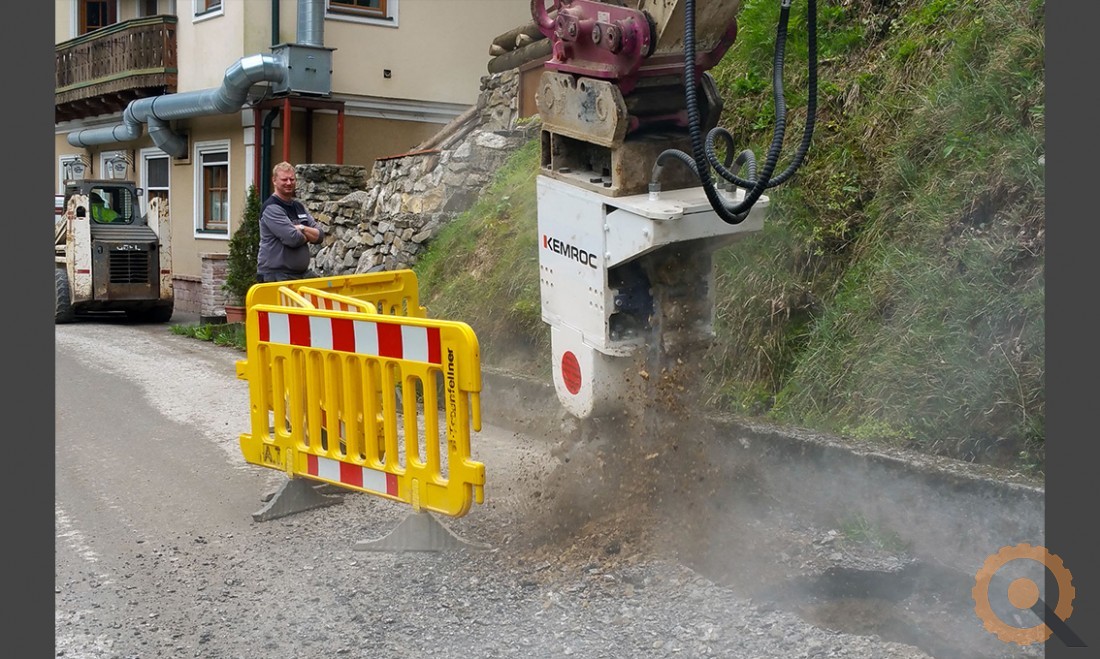

Applicazioni
Altri esempi di applicazione su
www.kemroc.de
EK15
Peso consigliato dell'escavatore 1,5– 3 t
Potenza nominale 15kW
Velocità di rotazione consigliata 140 giri/min
Portata olio consigliata 15 – 30 l/min
Portata massima dell'olio a 10 bar 40 l/min
Massima pressione idraulica di esercizio 250 bar
Coppia massima a 380 bar 600 Nm
Massima forza di taglio a 380 bar 5.195 N
Massima resistenza alla compressione uniassiale 15 MPa

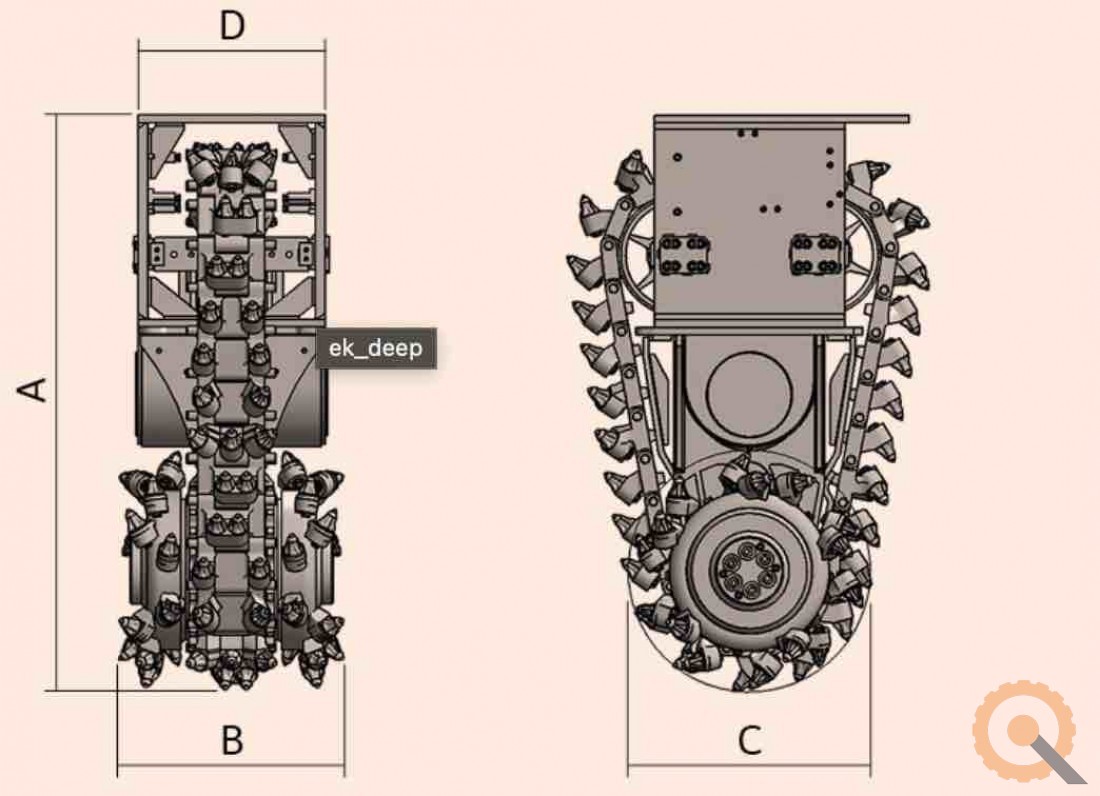

Lunghezza della taglierina a tamburo (A) 557 mm
Larghezza testa di taglio (B) 370 mm
Diametro tamburo tagliente (C) 231 mm
Larghezza del cambio (D) 370 mm
Peso 90 kg
Numero di grimaldelli nei tamburi taglienti 48 pezzi
Numero di prese nella catena della taglierina 29 pezzi
Scelta standard 1) ER 28/11/24/12 C
EK20
Peso consigliato dell'escavatore 2 – 4 t
Potenza nominale 22kW
Velocità di rotazione consigliata 140 giri/min
Portata olio consigliata 20 – 40 l/min
Portata massima dell'olio a 10 bar 50 l/min
Massima pressione idraulica di esercizio 300 bar
Coppia massima a 380 bar 1.000 Nm
Massima forza di taglio a 380 bar 7.692 N
Massima resistenza alla compressione uniassiale 25 MPa
Lunghezza della taglierina a tamburo (A) 700 mm
Larghezza testa di taglio (B) 480 mm
Diametro tamburo tagliente (C) 260 mm
Larghezza del cambio (D) 480 mm
Peso 170 kg
Numero di grimaldelli nei tamburi taglienti 44 pezzi
Numero di prese nella catena della taglierina 27 pezzi
Scelta standard 1) ER 29/16/25/14 C
EK40
Peso consigliato dell'escavatore 5 – 10 t
Potenza nominale 44kW
Velocità di rotazione consigliata 85 giri
Portata olio consigliata 70 – 90 l/min
Portata massima dell'olio a 10 bar 120 l/min
Massima pressione idraulica di esercizio 380 bar
Coppia massima a 380 bar 5.700 Nm
Massima forza di taglio a 380 bar 19.000 N
Massima resistenza alla compressione uniassiale 30 MPa
Lunghezza della taglierina a tamburo (A) 1.500 mm
Larghezza testa di taglio (B) 500 mm
Diametro tamburo tagliente (C) 600 mm
Larghezza del cambio (D) 450 mm
Peso 900 kg
Numero di grimaldelli nei tamburi taglienti 52 pezzi
Numero di prese nella catena della taglierina 49 pezzi
Scelta standard 1) ER 16/46/38/20 C
EK60
Peso consigliato dell'escavatore 10 – 17 t
Potenza nominale 60kW
Velocità di rotazione consigliata 65 giri
Portata olio consigliata 100 – 125 l/min
Portata massima dell'olio a 10 bar 220 l/min
Massima pressione idraulica di esercizio 400 bar
Coppia massima a 380 bar 11.000 Nm
Massima forza di taglio a 380 bar 27.500 N
Massima resistenza alla compressione uniassiale 50 MPa
Lunghezza della taglierina a tamburo (A) 1.900 mm
Larghezza testa di taglio (B) 500 mm
Diametro tamburo tagliente (C) 800 mm
Larghezza del cambio (D) 450 mm
Peso 1.600 kg
Numero di grimaldelli nei tamburi taglienti 56 pezzi
Numero di prese nella catena della taglierina 55 pezzi
Scelta standard 1) ER 19/48/32/20 H
EK 100
Peso consigliato dell'escavatore 18 – 30 t
Potenza nominale 100kW
Velocità di rotazione consigliata 65 giri
Portata olio consigliata 190 – 210 l/min
Portata massima dell'olio a 10 bar 260 l/min
Massima pressione idraulica di esercizio 400 bar
Coppia massima a 380 bar 18.300 Nm
Massima forza di taglio a 380 bar 46.000 N
Massima resistenza alla compressione uniassiale 80 MPa
Lunghezza della taglierina a tamburo (A) 1.900 mm
Larghezza testa di taglio (B) 600 / 700 / 800 mm
Diametro tamburo tagliente (C) 800 mm
Larghezza del cambio (D) 550 mm
Peso 2.400 – 2.600 kg
Numero di grimaldelli nei tamburi taglienti 28 / 44 / 52 pz
Numero di prese nella catena della taglierina 54 pezzi
Scelta standard 1) ER 17/75/70/30 D
EK 110
Peso consigliato dell'escavatore 25 – 32 t
Potenza nominale 110kW
Velocità di rotazione consigliata 65 giri
Portata olio consigliata 240 – 280 l/min
Portata massima dell'olio a 10 bar 300 l/min
Massima pressione idraulica di esercizio 400 bar
Coppia massima a 380 bar 24.500 Nm
Massima forza di taglio a 380 bar 61.000 N
Massima resistenza alla compressione uniassiale 80 MPa
Lunghezza della taglierina a tamburo (A) 1.900 mm
Larghezza testa di taglio (B) 600 / 700 / 800 mm
Diametro tamburo tagliente (C) 800 mm
Larghezza del cambio (D) 550 mm
Peso 2.400 – 2.600 kg
Numero di grimaldelli nei tamburi taglienti 28 / 44 / 52 pz
Numero di prese nella catena della taglierina 54 pezzi
Scelta standard 1) ER 17/75/70/30 D
EK 140
Peso consigliato dell'escavatore 30 – 45 t
Potenza nominale 140kW
Velocità di rotazione consigliata 65 giri
Portata olio consigliata 240 – 280 l/min
Portata massima dell'olio a 10 bar 380 l/min
Massima pressione idraulica di esercizio 400 bar
Coppia massima a 380 bar 26.000 Nm
Massima forza di taglio a 380 bar 61.000 N
Massima resistenza alla compressione uniassiale 100 MPa
Lunghezza della taglierina a tamburo (A) 2.050 mm
Larghezza testa di taglio (B) 800 / 900 / 1.000 mm
Diametro tamburo tagliente (C) 850 mm
Larghezza del cambio (D) 700 mm
Peso 3.600 – 3.800 kg
Numero di grimaldelli nei tamburi taglienti 44 / 48 / 56 pz
Numero di prese nella catena della taglierina 63 pezzi
Scelta standard 1) ER 17/75/70/30 D
EK 150
Peso consigliato dell'escavatore 35 – 50 t
Potenza nominale 150kW
Velocità di rotazione consigliata 60 giri
Portata olio consigliata 280 – 330 l/min
Massimo flusso d'olio 400 l/min
Massima pressione idraulica di esercizio 400 bar
Coppia massima 30.000 Nm
Massima forza di taglio 71.000 N
Massima resistenza alla compressione uniassiale 100 MPa
Lunghezza della taglierina a tamburo (A) 2.050 mm
Larghezza testa di taglio (B) 800 / 900 / 1.000 mm
Diametro tamburo tagliente (C) 850 mm
Larghezza del cambio (D) 700 mm
Peso 3.600 – 3.800 kg
Numero di grimaldelli nei tamburi taglienti 44 / 48 / 56 pz
Numero di prese nella catena della taglierina 63 pezzi
Scelta standard 1) ER 19/75/70/30 D
EK 160
Peso consigliato dell'escavatore 35 – 50 t
Potenza nominale 150kW
Velocità di rotazione consigliata 55 giri
Portata olio consigliata 290 – 340 l/min
Massimo flusso d'olio 400 l/min
Massima pressione idraulica di esercizio 400 bar
Coppia massima 34.000 Nm
Massima forza di taglio 80.000 N
Massima resistenza alla compressione uniassiale 120 MPa
Lunghezza della taglierina a tamburo (A) 2.050 mm
Larghezza testa di taglio (B) 800 / 900 / 1.000 mm
Diametro tamburo tagliente (C) 850 mm
Larghezza del cambio (D) 700 mm
Peso 3.600 – 3.800 kg
Numero di grimaldelli nei tamburi taglienti 44 / 48 / 56 pz
Numero di prese nella catena della taglierina 63 pezzi
Scelta standard 1) ER 17/75/70/30 D
EK 220
Peso consigliato dell'escavatore 50 – 70 t
Potenza nominale 220kW
Velocità di rotazione consigliata 45 giri
Portata olio consigliata 500 – 580 l/min
Massimo flusso d'olio 700 l/min
Massima pressione idraulica di esercizio 400 bar
Coppia massima 63.000 Nm
Massima forza di taglio 126.761 n
Massima resistenza alla compressione uniassiale 140 MPa
Lunghezza della taglierina a tamburo (A) 2.400 mm
Larghezza testa di taglio (B) 920 mm
Diametro tamburo tagliente (C) 994 mm
Larghezza del cambio (D) 900 mm
Peso 6.000 / 6500 kg
Numero di grimaldelli nei tamburi taglienti 44 / 60 pz
Numero di prese nella catena della taglierina 58 pezzi
Scelta standard 1) ER 25/80/80/38 S
